1.簡要說明：

傳統的紫外線光源（縮寫為UV）使用變壓器和電容器來控制水銀燈管，使水銀燈管發出紫外光以照射印刷品，從而達到干燥的目的。

這種光源的缺點是：

耗電量大：一般每小時4-10KW；

高溫：產品上照射的溫度約為100℃以上；

壽命短：燈泡壽命一般在1000小時左右；

汞污染：點亮汞燈后會產生臭氧，這會污染環境。

UV-LED光源通過電源箱直接控制UV-LED燈珠（照射區域可根據需要由多個燈珠組合）以發光并照射印刷品以達到干燥的目的。

優點：

低功耗：比傳統汞燈節省70％以上的電能；

低溫：輻照后產品表面溫度僅升高約5℃；

壽命長：一般壽命為20,000小時；

無汞污染：因為它不含汞，所以絕對沒有汞污染。

詳細討論：

1. UV-LED發光機制：PN結的端電壓構成一定的勢壘。 當施加正向偏置電壓時，勢壘下降，P和N區域中的多數載流子彼此擴散。 由于電子的遷移率遠大于空穴的遷移率，因此大量電子將擴散到P區，這構成了向P區注入少數載流子。 這些電子與價帶中的空穴復合，并且在復合期間獲得的能量以光能的形式釋放。 這就是PN結發光的原理。

2. UV-LED的發光效率：通常稱為組件的外部量子效率，它是組件的內部量子效率與組件的提取效率的乘積。 組件的內部量子效率實際上就是組件本身的電光轉換效率，主要與組件本身的特性（例如組件材料的能帶，缺陷和雜質）有關。 ，以及勢壘晶體的成分和結構。 組件的提取效率是指組件內部生成的光子數，在組件自身吸收，折射和反射之后，實際上可以測量到這些光子的數量。 因此，與提取效率相關的因素包括組分材料本身的吸收，組分的幾何結構，組分與包裝材料的折射率差以及組分結構的散射特性。 組分的內部量子效率與組分的提取效率的乘積是整個組分的發光效應，也就是組分的外部量子效率。 早期組件開發的重點是提高其內部量子效率。 主要方法是提高勢壘晶體的質量并改變勢壘晶體的結構，使電能不易轉化為熱量，從而間接提高了UV-LED的發光效率，從而獲得了約70％的能量。 。 理論內部量子效率，但是這樣的內部量子效率幾乎接近理論極限。 在這種情況下，不可能通過簡單地提高模塊的內部量子效率來增加模塊的總光量。 因此，提高模塊的提取效率已成為重要的研究課題。 目前的方法主要有：改變晶粒外觀-TIP結構，表面粗糙化技術。

3. UV-LED的電氣特性：電流控制裝置的負載特性類似于PN結的UI曲線，正向電壓的很小變化將引起正向電流（指數級）的很大變化，并且反向泄漏 電流小，有反向擊穿電壓。 在實際使用中，應該選擇它。 UV-LED的正向電壓隨溫度升高而降低，并具有負溫度系數。 UV-LED消耗功率，其中一部分被轉換為光能，這正是我們所需要的。 其余部分轉化為熱量，從而提高了結溫。 散發的熱量（功率）可以表示為。

4. UV-LED的光學特性：UV-LED提供單色光，其半寬度較大。 由于半導體的能隙隨著溫度的升高而減小，因此半導體發射的峰值波長隨著溫度的升高而增大。 即，光譜紅移，溫度系數為+ 2〜3A /。 UV-LED發光亮度L和正向電流。 隨著電流的增加，發光亮度大約增加。 另外，發光亮度也與環境溫度有關。 當環境溫度高時，復合效率降低并且發光強度降低。

5. UV-LED的熱特性：在小電流下，LED溫升不明顯。 如果環境溫度高，UV-LED的主波長將發生紅移，亮度將降低，并且發光的均勻性和一致性會變差。 尤其是，點矩陣和大型顯示器的溫度上升對LED的可靠性和穩定性有更大的影響。 因此散熱設計非常重要。

6. UV-LED壽命：UV-LED的長期工作會引起老化，特別是對于大功率UVLED，光衰減的問題更為嚴重。 在測量UV-LED的壽命時，僅將燈的損壞視為UV-LED壽命的終點是不夠的。 LED的壽命應由UV-LED的光衰減百分比（例如35％）指定。 意義。

7.大功率UV-LED封裝：主要考慮散熱和發光。 在散熱方面，使用銅基熱襯板，然后將其連接到鋁基散熱器，并且通過錫焊將管芯和熱襯板連接。 這種散熱方法效果更好，性價比更高。 在發光方面，采用倒裝芯片技術，在底部和側面增加反射面以反射浪費的光能，從而可以獲得更有效的光。

1、為延長UV設備的使用壽命，保證設備正常運行，應在開機前先做設備檢查，發現問題及時糾正。

2、開機連續運轉半小時，觀察各儀表、指示燈指示是否正常，運轉時有無異樣聲音，如發現不正常現象時，應立即進行檢查。

3、每月至少清理一次面板,檢查各部分螺絲是否松脫。

4、避免用手觸摸燈管，以防汗液、油污影響紫外光透射，若不慎沾染后可用酒精棉擦拭干凈。

5、燈管及反射罩，每月用酒精擦拭一次，保持其清潔，如果周圍環境惡劣,相應增加清理次數。

6、排氣風機應該每三個月清洗一次，清潔風葉，機殼外部及電機外表。

7、向風機各轉動部位加潤滑油，調節風閥傳動機構，緊固各接線端子，檢查風閥傳動機構是否靈活可靠、電線有無破損、電線接頭緊固是否良好。

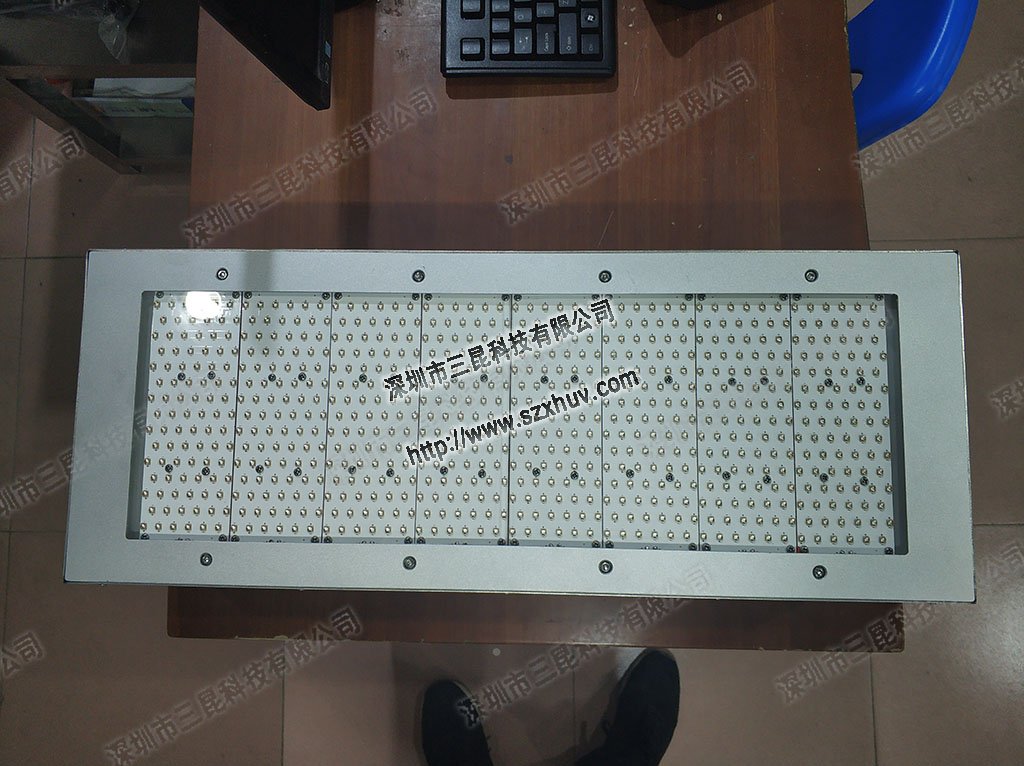

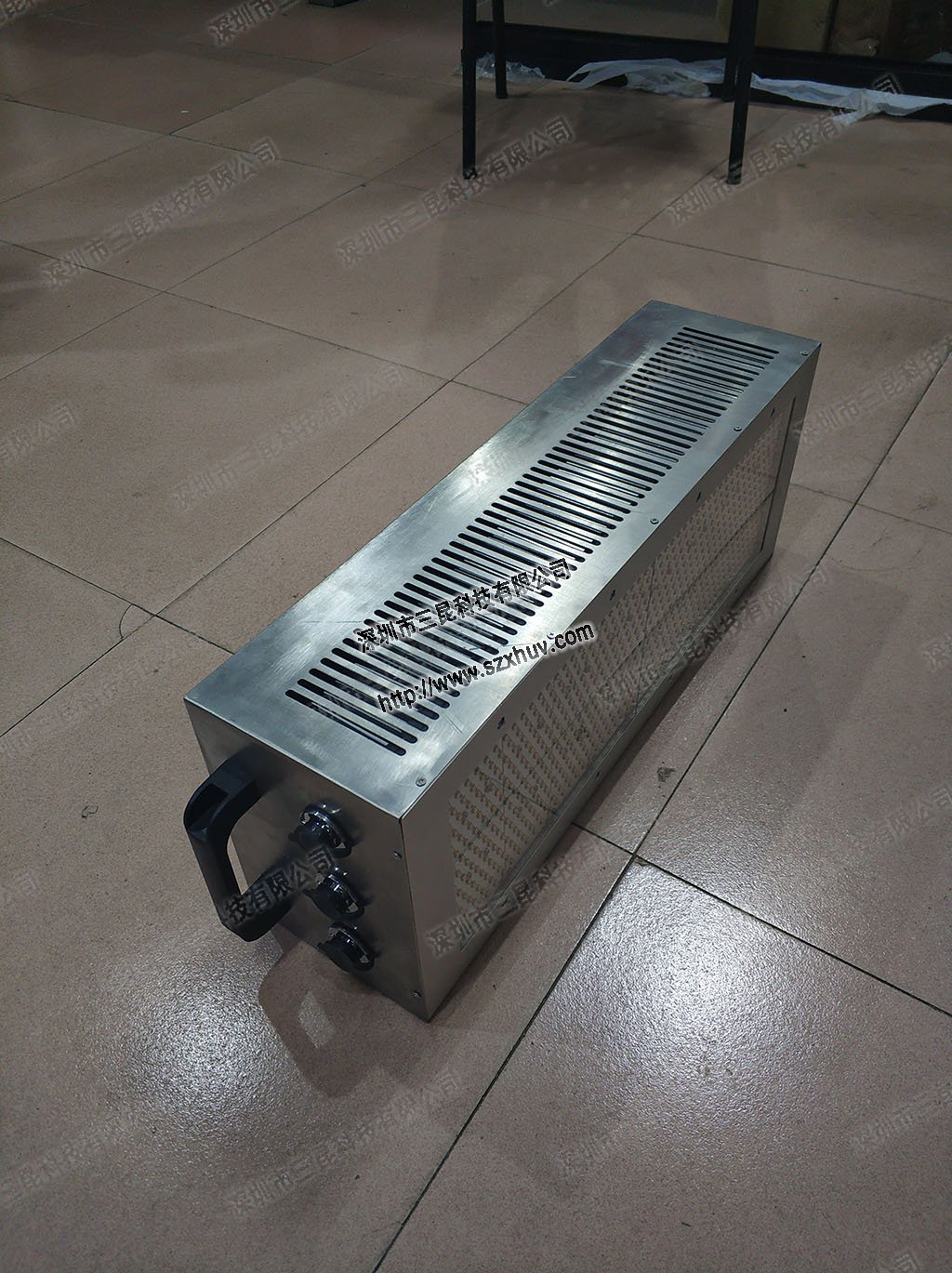

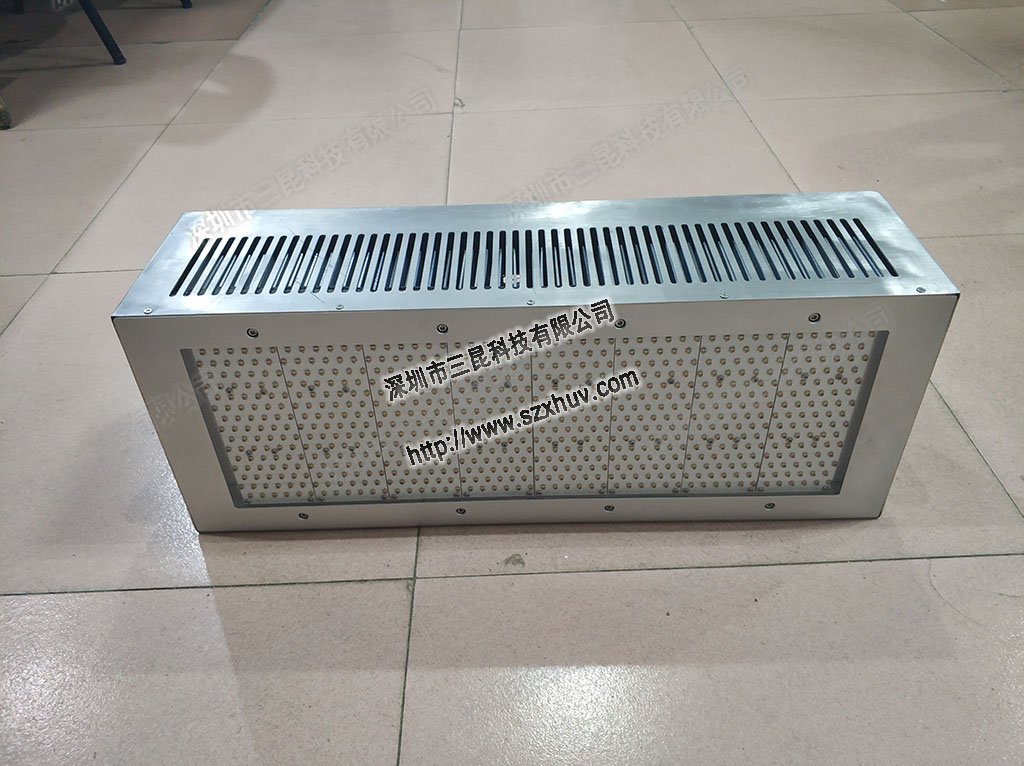

8、如大尺寸uvled面光源較長時間不用，宜將傳送網帶調松，使其處于自由狀態。

9、傳動鏈條使用一段時間后，會自然伸長，應及時調整，傳送網帶在使用過程中，由于溫度變化，可能出現跑偏現象，應及時調整。

10、保證大尺寸uvled面光源各活動部位的潤滑，主被動托輥、軸承，鏈條和傳動輪應每半年上一次黃油；其他部位及電機一年一次，前后輥、托輥和傳動網咬合部分不允許使用任何潤滑脂。

11、每次使用大尺寸uvled面光源后，清理污垢和塵埃，保證網帶運轉自如。

12、經常檢查大尺寸uvled面光源插頭與插座接觸是否良好，如大尺寸uvled面光源正常運行時，發現電纜發熱發燙，我們一定要停機，來及時的更換電纜，以免發生火災。

13、機內電氣線路不得隨意改動。出現故障，及時檢修，非專業維修人員不得擅自拆換。

1、使用大尺寸uvled面光源前，請詳細閱讀說明書；

2、請勿長時間直視UV燈及發出的光源，否則會灼傷眼睛；

3、高壓電危險；

4、維修換件時注意，請關閉總電源。更換UV燈管，請放凈電容器的存電；

5、請勿將手放在傳動部位，以免發生危險；

6、試機時，核對風機的相序是否正確。
